La maqueta volumétrica, como su nombre lo dice, muestra el volumen total que ocupa el proyecto desde el suelo hasta lo más alto de las techumbres, sin detalles, mostrando solamente los elementos mas representativos del proyecto, es el PRIMER avance significativo en la construccion del anteproyecto, la cual surge a partir del partido arquitectónico. Como ya sabemos, las cubiertas son el elemento que le da la forma al mercado, por tanto el objetivo de mi maqueta es una vista preliminar de la forma y comenzar a aterrizar los trazos desarrollados en la fase de esquemas compositivos y, en lo particular, me sirve de referencia para ajustar de manera mas funcional mi partido arquitectónico para posteriormente generar la planta. También sirve para plantear el diseño estructural del mercado, calcular los claros, la altura, los materiales a emplear, etc., de esta manera me resulta mas fácil porque al considerar los elementos de la estructura desde un principio posteriormente no obstruirán con el funcionamiento del programa.
Partiendo del fundamento anterior, planteo esta propuesta de cubiertas donde, jugando con la inclinación y el sentido opuesto de las pendientes hago referencia a mi interpretación formal del fundamento teórico INTEGRACION, en el cual las lineas diagonales que se forman en la parte superior de las cubiertas crean un ritmo que surge a partir de la yuxtaposicion de las cubiertas, es preciso mencionar que cada uno de los volúmenes construidos en el modelo representan cubiertas independientes estructuralmente unas de otras, quizás solamente exista un vinculo estructural en los dos volúmenes frontales al norte (los comedores y el acceso principal a los locales comerciales).
*****
Se hizo un gran esfuerzo por lograr coherencia con el eje rector, sin embargo el ángulo de inclinación complicó el funcionamiento del programa y la solución mas viable fue reducirlo a 45° y colocarlo a manera de analogía en las cubiertas, este resuntado me deja muy satisfecho porque, aunque la forma, como ya lo he mencionado antes, haya cambiado, con esta nueva propuesta hay mas relación con el fundamento teórico.
El área de los comedores, el cual contrasta por ser una estructura de menor altura con un patio central, se integra con los demás volúmenes siguiendo el mismo eje que le da ritmo a las cubiertas.
Utilizando el ritmo como elemento compositivo
principal.
En esta imagen podemos observar el ritmo en fachada.
Estos volúmenes surgen al dividir el terreno en 6 partes iguales y al analizar el estudio de áreas algunos módulos crecieron, como es el caso de los comedores, y otros se redujeron para no cubrir el área total del terreno y considerar las colindancias; y finalmente para darle un toque estético se repitieron un par módulos para crear simetría, se redujeron los restantes en función de un modulo de unidad básica ( local comercial 3x3, promedio) y se alinearon a los otros para crear contraste entre los volúmenes pero al mismo tiempo seguir un orden, tomando en cuanta también las alturas de éstos en el manejo del ritmo.
Para no crear confusión, los elementos que sostienen las cubiertas en este modelo no son muros, solo son referencias para delimitar el espacio que las cubiertas abarcan y por esta razón tampoco contienen vanos ni detalles, la maqueta volumétrica es una herramienta fundamental en el proceso de diseño arquitectónico porque es un referente antes de comenzar con la planta, las fachadas y los cortes, facilitando la realización de los mismos. En breve haré énfasis en los detalles y el funcionamiento del proyecto.
ALZADOS
.JPG)

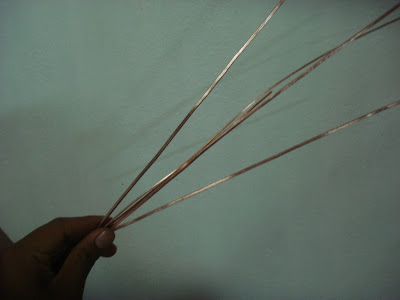

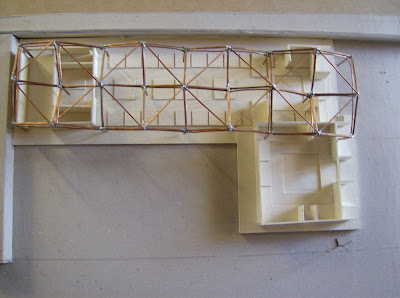

*trazos para integrar el partido a la estructura.
.JPG)
